JP系列5

  • 基本信息
  • 产品一览
  • 主要规格

点击这里查看特殊规格 点击这里进行咨询

主要特长

  • 设备组装方便
    ・以太网标准配备
    ・有6种现场总线可以选择
    ・低噪音&洁净的作业环境
    ・与油压机、气压机相比,运行成本大幅削减
    ・简单的示教
  • 高速运行提高生产效率
    压头最高速度最大提高2.5倍,加速度最大提高3.5倍。(蔽司对比)
    实现同行业最高速度,大幅缩减周期时间
  • 丰富的加压功能和判定功能
    备有多种加压功能和判定功能,可用于各种领域
  • 有助于提高制造品质的高精度
    压力精度:±0.8%(FS)*1
    位置重复精度:±0.005mm*2
  • 故障诊断全球对应
    可以进行包括印刷基板在内的硬件的故障诊断
    可以进行多语言切换,海外当地员工也可以使用
  • 自动放大器调整・自动压力校正
    可自动进行定期压力校正*3

*1 一定环境条件下最大压力5%以上范围中的值。

*2 一定本体温度条件下的值。

*3 关于压力校正设备,敬请咨询。

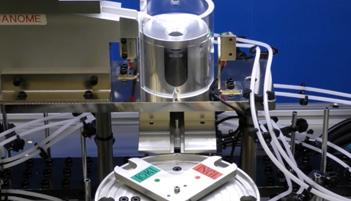

应用实例

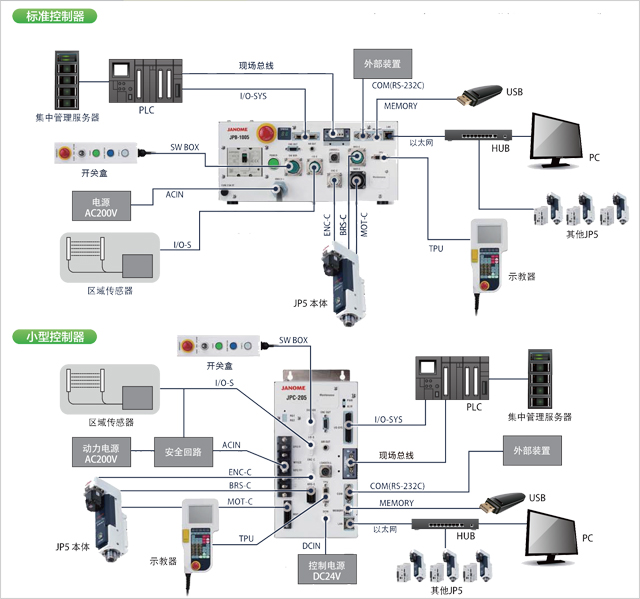

系统构成图

如果有标准规格以外的要求,请咨询   本公司展示厅设有可进行测试或试运行的实机,敬请咨询
点击这里查看特殊规格 点击这里进行咨询



PC软件:JP TaS Ⅱ System

不仅是台式电脑以及笔记本电脑,还可对应触摸屏PC(HMI),根据设备可选择PC。

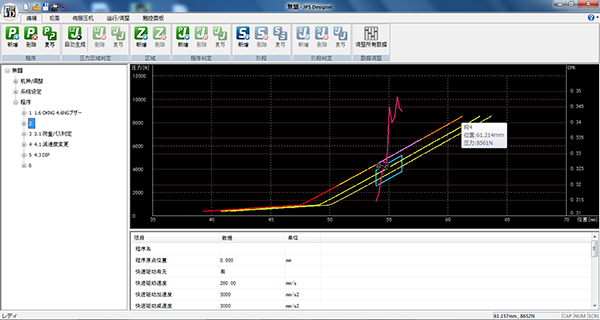

JP5 Designer
示教数据的制作・编辑・收发

■将示教数据从电子伺服压机读入PC
■示教数据的制作・编辑、向电子伺服压机发送
■示教数据在PC的保存和打印
■通过JP5 Sampler获得的时间系列数据的图表显示
■根据图表显示对示教数据的判断条件等进行编辑
■运行中I/O的实时确认(I/O监控)

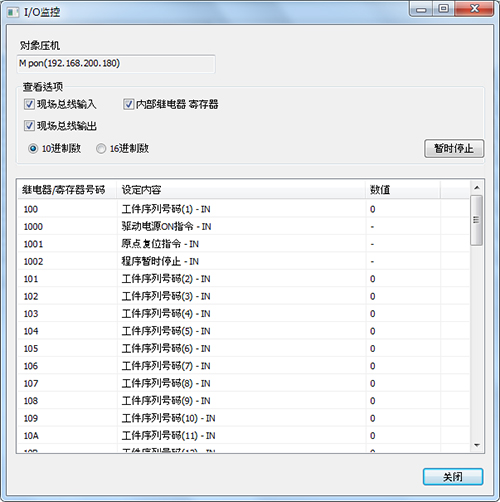

I/O监控界面

JP5 Sampler (可选)
运行结果数据的接收和保存

■运行结果数据读入PC
(最小取样间隔 0.25msec)
■质量管理用数据的列表显示、时间系列数据的图表显示
■取样数据输出到CSV/TXT文件
■可以从多台压机收集运行结果

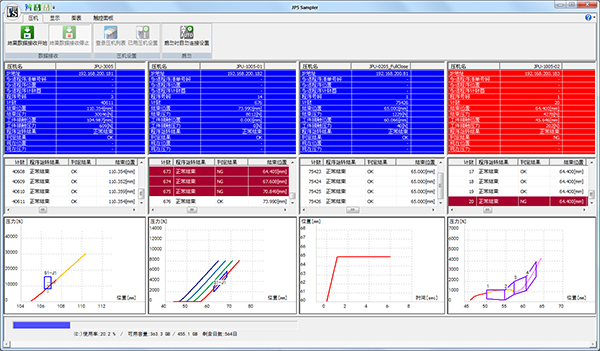

显示器画面

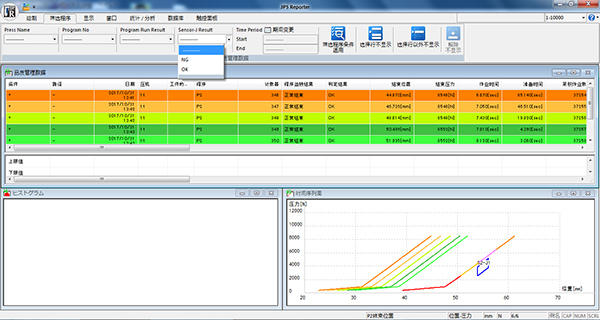

JP5 Reporter (可选)
运行结果分析和报告书的制作

■根据质量管理数据计算和显示平均、标准偏差等统计数据
■显示结束压力值、结束位置的度数分布(直方图)
■基于结果数据的CPK(工程能力指数)的显示
■以程序为单位,显示压机运行结果状况
 (错误率・OK/NG数・平均作业时间・平均准备时间 等)
■HTML格式报告书的制作
