JC-3 Series

正交机器人 JC-3系列

多功能、易使用的正交机器人

主要特长

多合一

正交机器人“JC-3系列”,具备多功能、易使用的系统内置专用控制器,以及组合了尺寸丰富的各轴的机器人本体。
其安装设置和桌上型机器人一样简单,无需复杂的设置,可以通过示教器进行会话式的简单示教。

适合用作生产线上的点胶机器人、螺丝紧固机器人

我们提供专用软件,嵌入了适于螺丝紧固作业及点胶作业的各种便利功能,所以用于点胶及螺丝紧固用途时,可以大幅缩短设置时间。此外,我们还提供具有高度通用性的标准软件。
具有丰富的界面,很容易与外部装置进行连接。
关于机器人的功能,因为内置了单独运作的简易PLC,所以如果是和外部机器进行简单地通信则无需另外购置。

使用精确满足需求的电机

X轴、Y轴上使用反馈控制的步进电机。本产品可以实现搬运最大重量8kg、最大加速度5000mm/s2、最大速度800mm/s。

丰富的通信功能

标准配备LAN(Eternet)端口、3个COM(RS232C)端口。可以选配搭载FieldBus(CC-Link、DeviceNet、PROFIBUS、EtherNet/IP、PROFINET、CANopen可选)。
除了可以从PLC指定程序编号使其工作,还可以指定坐标使其移动,或是改写程序的坐标。

可轻松导入视觉系统

对应日趋精细化的生产作业将摄像头功能进行强化。
在原本方便的位置补正功能之上,又追加了自动校准功能和带计算的CCD摄像头补正功能等,进一步增大了摄像头系统的运用机会。

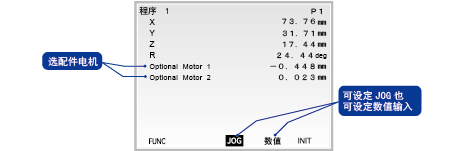

本产品可以控制不超过4轴+2台外部电机:补助轴功能(可选)

与机器人轴的操纵相同,本产品在示教器上可示教2台以内的步进电机和伺服电机等脉冲列输入形式的装置。“设置转盘可改变工件的方向”、“通过机器人来控制所设置的传送带”等用途多种多样

简单的示教

使用专用的系统软件,“螺丝紧固作业”、“点胶作业”的示教都很简单。如果使用PC软件“JR C-PointsⅡ”,可以在DXF文件或Gerber数据的基础上创建示教数据。
还提供了可以通过点动动作执行示教的示教器(可选)。

示教器对应11种语言

为了让海外的众多人员也能使用,示教器的显示语言可从中文(简体字・繁体字)、日语、英语、法语、西班牙语、意大利语、德语、韩语、捷克语、越南语11国语言中进行选择。

不需要原点复位(绝对位置规格*1

因已经记忆当前位置,不受原点复位的干涉。
*1 绝对位置规格只有3轴机。

系统软件 - 内置从初学者到专业人员都可使用的本公司独创系统软件

因为是针对各类应用的专用软件,所以初学者也可容易地进行示教,同时也可以使用丰富而多样的命令组。

摄像头的自动校准

想使用视觉系统补正位置时,一直以来较为费时的摄像头校准(将摄像头的坐标转换成机器人坐标)在登录摄像头的校准标记之后就可自动进行。

可供使用的摄像头系统*2

[生产商] Panasonic (型号)A110・A210、PV200・PV260・PV300・PV500

[生产商] Keyence (型号)CV3000、CV-X100・CV-X200・CV-X400、XG-8000・XG-X系列

[生产商] OMRON (型号)FH系列、FQ系列

*2 也有已停产的情况。详情请咨询生产商。

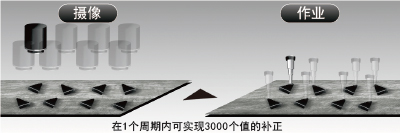

带计算的COD摄像头补正功能

强化了边在摄像头上进行位置补正边进行作业的功能。因为在机器人中可导入不超过3000个补正值,所以针对以托盘形式排列的工件进行作业时,不是“摄像”→“作业”→“下一工件的摄像”→“对下一工件进行作业”・・・的反复循环,而是“连续摄像”→“连续作业”,很有效地缩短了作业时间。

全程序的共通设定

在所有程序中同一设定较多的“作业原点”、“软限制”、“PTP驱动条件”等项目使共通设定已成为可能。因为设定只要进行一次,所以有助于示教时间的缩短和条件的修改。当然,也可任意切换成个别设定。

4轴探针调节器

点胶机上记忆喷嘴顶端的位置后,当喷嘴更换和注射器更换中喷嘴顶端发生位移时,检测、补正此位移量,可进行与更换前相同点胶的“探针调节功能”不仅是在原有的3轴机上,如今在4轴机上也已成为可能。如果注射器更换时喷嘴位置的调整很费时,那么请一定利用该功能。

错误记录

可显示错误发生的日期和时间。
因为可以特定错误发生的时间,所以有助于原因的解析等。
错误记录可保留最近发生的1000次错误。

简单的PLC功能

关于机器人的功能,因为内置了单独运作的简易PLC,所以如果是和外部机器进行简单地通信则无需另外购置。

自定义功能

通过要点作业数据将频繁使用的命令列进行登录,那么之后的示教作业就变得很容易了。也可制作针对用户的个性化软件。

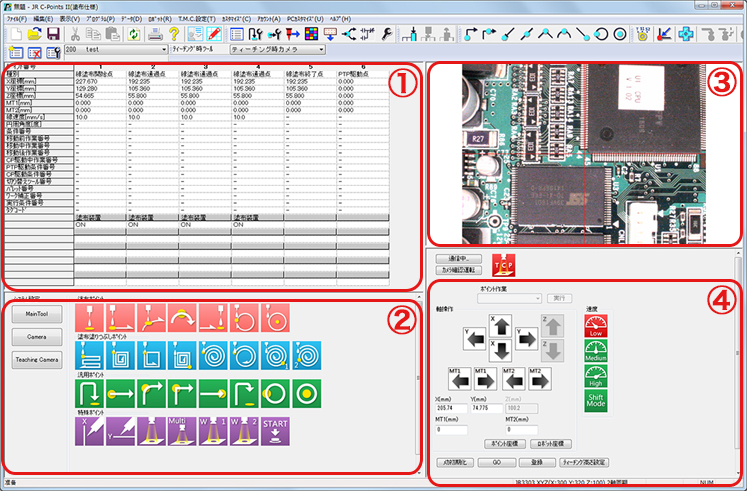

PC软件「JR C-Points II」(可选)

“JR C-PointsⅡ”是JANOME独创对话式程序输入系统,在计算机上示教数据,以及自定义数据的制作、编辑和保存。
可更加轻松地进行基于数值输入的point设定和point作业命令的制作、编辑等。就像使用电子表格一样也可以进行坐标数据的复制和粘贴等。另外,能以图形形象地制作、编辑路径数据的“point图表编辑功能”使操作更加方便。
可将“JR C-Points”的示教数据转换成“JR C-PointsⅡ”用数据。

①程序区域
程序编写数据,可以直接输入或编辑。

②基本操作区域
利用图标,可以简单做程序

相机图像显示区域 ※USB相机连接时
机器人移动,使点击位置移到界面的中央。

④机器人操作区域
使用操作图标,可以直接操作


USB相机示教

通过连接购买的USB相机*,电脑上扩大图像指定点,只需要选择图标,就可以简单正确编程。
(* 关于USB相机的对应可否,请咨询。)

要点图表编辑功能

  • 以导入的背景图像数据(JPEG)・DXF数据・Gerber数据为基础,可描绘点・直线(线段)・圆・圆弧。 通过自动探索可以在PC上正确地进行复杂的定位。
  • 方向指定排序功能
    有多数路径时,按照路径开始点的顺序排序,可缩短周期时间。
  • R角处理自动圆弧制作功能
    通过指定角的半径,有附带R功能,更容易编辑。

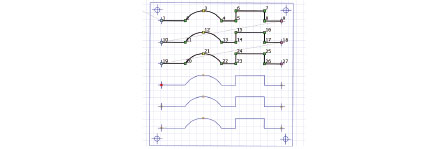

通过坐标数据,实现正确点设置

以DXF数据为基础设定point之后可获得正确的位置数据

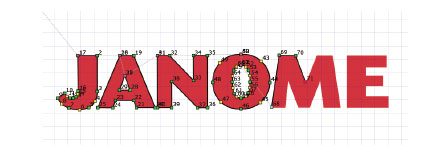

参考JPEG图像设定point

参考JPEG图像设定point

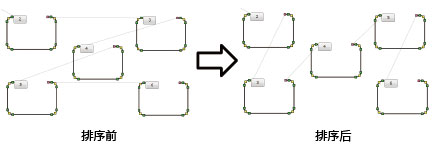

方向指定排序功能

Point之间的移动距离较大所以按“从左开始的顺序”进行排序

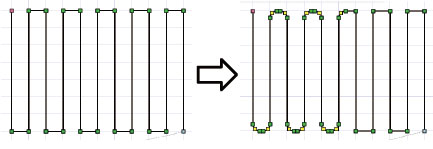

自动圆弧制作功能

点击连接点,指定R的半径

可对应应用程序

备用锁拧螺丝,点胶的专用软件

螺丝锁拧规格

通过锁拧螺丝专用的应用软件,示教是只要设定螺丝长度、间距、螺丝刀转数等锁拧螺丝条件,然后指定锁拧位置。

  • 不仅是锁拧螺丝,也易于进行螺纹松解、预紧固等。
    (螺丝的松解需要通过电动螺丝刀进行处理)
  • 锁拧错误检测功能
    也具有螺丝浮起和螺丝空转时的错误检测功能、送料器中无螺丝时的自动停止功能等便利性功能。

点胶规格

只需通过设置作业位置的点胶、线点胶等各种涂装条件,即可方便地编制作业程序。

  • 全面点胶功能
    在矩形2点、圆为3点point较少的前提下可像画图一样进行全面点胶的便利性功能
  • 清除功能
    原点待机时,可以进行周期性反复调试的“自动调试”。另外,可在选配件中追加在需要的时间点使点胶剂喷吐的“调试开关”。
  • 缺陷防止
    可设定等待时间来防止线条点胶开始时的缺陷和线条点胶结束时的点胶剂飞溅。

应用程序实例

螺丝锁拧

已安装锁拧螺丝组件的示例

点胶

安装点胶阀实列

去毛刺​

安装了去毛刺装置和下方集尘​机的应用例

承接特殊规格

如有特殊尺寸・形状等规格要求也可对应。还请咨询。

点击此处了解特殊规格例

可以测试

我们在展厅备用测试专用样机,请咨询。
