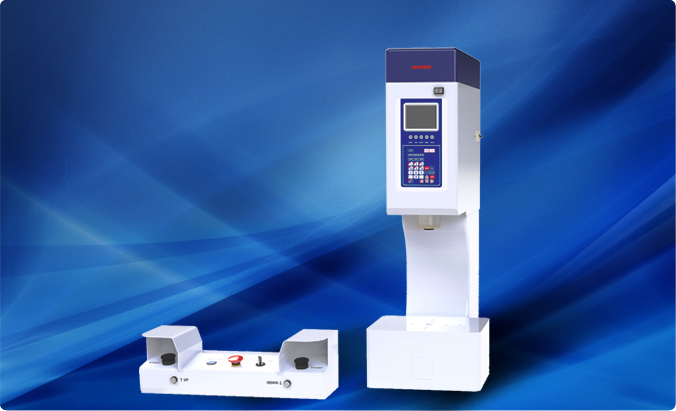

JP Series 5

电子伺服压机 JP系列5
一体机型号 灵活便捷机种

为了设备组装 、单元生产、 研究开发。灵活便捷伺服压机

主要特长

能对应设备组装和单元生产的灵活便捷型号

作为设备组装使用:只要使用本体的话、不需要设计・组装的设备组装的C框型
作为单元生产使用:连接开关使用的话、对单元生产型号适合的一体化型号

通过以太网的追溯性(IoT)

通过以太网把高速采样的数据转送到电脑等外部机器。
位置 ・压力采样间隔:0.25msec

对应全球化的液晶屏显示

中文(简体字・繁体字)/英语/日语/韩语/越南语/德语/法语/西班牙语/意大利语/罗马尼亚语/捷克语/匈牙利语

伺服压机用触摸式PC串口

可以阅览分析压机的压装参数以及结果曲线。仅一台设备就可以做到所有的压机作业管理。

タッチパネルモニタ
※详细内容,请咨询。

PC软件:JP TaS Ⅱ System

不仅是台式电脑以及笔记本电脑,还可对应触摸屏PC(HMI),根据设备可选择PC。

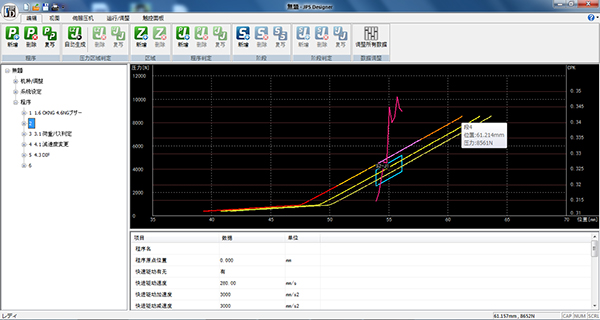

JP5 Designer
示教数据的制作・编辑・收发

  • 将示教数据从伺服压机读入PC
  • 示教数据的制作・编辑、向伺服压机发送
  • 示教数据在PC的保存和打印
  • 通过JP5 Sampler获得的时间系列数据的图表显示
  • 根据图表显示对示教数据的判断条件等进行编辑

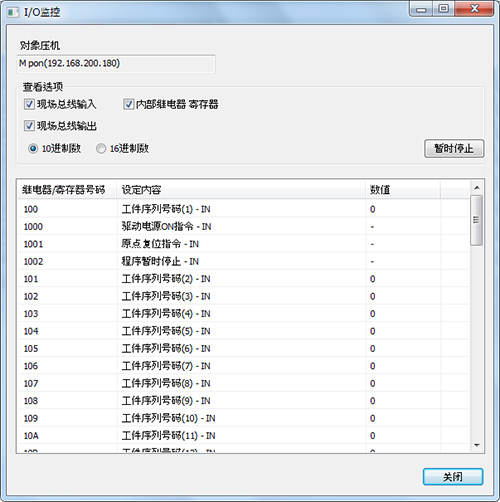

  • 运行中I/O的实时确认(I/O监控)

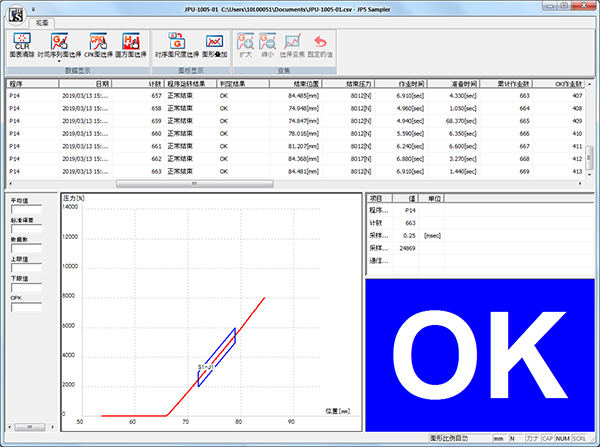

JP5 Sampler (可选)
运行结果数据的接收和保存

  • 运行结果数据读入PC(最小取样间隔 0.25msec)
  • 质量管理用数据的列表显示、时间系列数据的图表显示
  • 取样数据输出到CSV/TXT文件

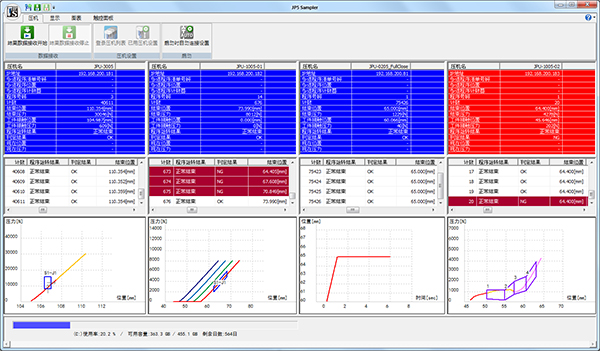

  • 可以从多台压机收集运行结果

JP5 Reporter (可选)
运行结果分析和报告书的制作

  • 根据质量管理数据计算和显示平均、标准偏差等统计数据
  • 显示结束压力值、结束位置的度数分布(直方图)
  • 基于结果数据的CPK(工程能力指数)的显示
  • 以程序为单位,显示压机运行结果状况
    (错误率・OK/NG数・平均作业时间・平均准备时间 等)
  • HTML格式报告书的制作

导入・用途实例

JP系列5 圧入判定

压装铁球,通过压力来判定铁球直径的大小。然后区分OK,NG铁球的模拟演习。

详细看内容

伺服压机相关用途

通过视频介绍伺服压机压合作业的相关用途

详细看内容

铆接作业相关用途

通过视频介绍伺服压机铆接作业的相关用途

详细看内容
承接特殊规格

如有特殊尺寸・形状等规格要求也可对应。还请咨询。

点击此处了解特殊规格例

可以测试

我们在展厅备用测试专用样机,请咨询。
