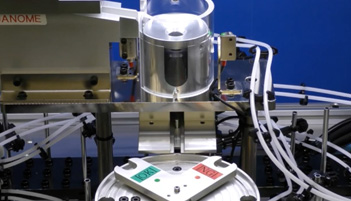

JP系列5 圧入判定
压装铁球，通过压力来判定铁球直径的大小。然后区分OK,NG铁球的模拟演习。
详细看内容JP Series 5
电子伺服压机 JP系列5
一体机型号 灵活便捷机种
为了设备组装 、单元生产、 研究开发。灵活便捷伺服压机
主要规格
机种型号的确认方法
例
*※可以往侧边滑动
| （1） 种类 |
（2） 压力 |
（3） 形状 |
（4） 规格 |
（5） 运作规格 |
（6） 行程 |
|---|---|---|---|---|---|
| JPF |
0055: 0.5kN 0105: 1kN 0205: 2kN 0505: 5kN 1005: 10kN 15R5: 15kN 2005: 20kN 3005: 30kN 5005: 50kN |
N：标准 L：长行程 C：无尘规格 |
N：非CE | I：增量 |
0.5〜2kN 080: 80mm 5〜15kN 100: 100mm 150: 150mm 20〜50kN 200: 200mm |
规格
*※可以往侧边滑动
| JPF-0055 | JPF-0105 | JPF-0205 | JPF-0505 | JPF-1005 | JPF-15R5 | JPF-2005 | JPF-3005 | JPF-5005 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 最大加压能力 | 0.5kN | 1kN | 2kN | 5kN | 10kN | 15kN | 20kN | 30kN | 50kN | |
| 压头行程 | 80mm | 100mm | 200mm | |||||||
| 最大速度*1 | 300mm/sec | 200mm/sec | 120mm/sec | 200mm/sec | ||||||
| 位置重复精度*2 | ±0.005mm | |||||||||
| 尺寸 WxDxH | 本体 | 295x485x816mm | 325x505x947mm | 376x729x1230mm | 560x902x1326mm | |||||
| 开关盒 | 520x175x163mm | |||||||||
| 质量 | 本体 | 104kg | 187kg | 191kg | 521kg | 969kg | 976kg | |||
| 开关盒 | 4.9kg | |||||||||
| 编码器 | 增量方式 | |||||||||
| 显示单位切换 | 压力单位: N, kgf, Lb 长度单位: mm, inch | |||||||||
| 显示语言切换 | PC软件 | 中文（简体字・繁体字）、日语、英语、韩语、德语 | ||||||||
| 前面液晶屏 | 中文（简体字・繁体字）、日语、英语、韩语、越南语、德语、法语、西班牙语、意大利语、罗马尼亚语、捷克语、匈牙利语 | |||||||||
| 驱动和控制方式 | AC伺服电机驱动 32位CPU（双核） | |||||||||
| 外部输入输出 | COM | RS-232C 1ch | ||||||||
| I/O-SYS | 输入17点、输出16点（NPN和PNP在订购时选择。标准控制器可选内部电源） | |||||||||
| LAN | 以太网:10BASE-T/100BASE-TX | |||||||||
| MEMORY |
用于USB的连接
|
|||||||||
| 现场总线(可选) | CC-Link, DeviceNet, PROFIBUS, CANopen, PROFINET, 以太网/IP, EtherCAT *订购时可任选其中一个 |
|||||||||
| I/O-S | 安全装置连接用 | |||||||||
| 电源电压 | 单相・三相 AC200～240V ±10% | |||||||||
| 使用环境 | 周围温度 | 0～40℃（无结露） | ||||||||
| 相对湿度 | 20～90％（无结露） | |||||||||
| 防护等级 | IP20 | |||||||||
- ＊1 最大速度会根据使用条件而变化。
- ＊2 位置重复精度不代表能保证达到绝对位置精度
- ＊3 电缆突起部分除外
- 根据规格・种类，表格的数据不同，详细咨询。
- 使用本产品集成设备时，请务必实施风险管理。
- 电缆突起部分除外。
标准附属品
- 专用PC软件：JP5 Sampler, JP5 Reporter
(兼容 Windows® 8.1, Windows® 10, Windows® 11) - 使用说明书(CD-ROM)
- 现场总线网络盖(没有现场总线选配件)
- I/O-S短路连接器
可选品
- 专用PC软件：JP5 Sampler, JP5 Reporter
(兼容 Windows® 8.1, Windows® 10, Windows® 11) - 10.1英寸TaSIIS触摸屏（Windows数据库）® 10 IoT Enterprise)
