JP系列5 圧入判定
压装铁球，通过压力来判定铁球直径的大小。然后区分OK,NG铁球的模拟演习。
详细看内容JP-S2 Series

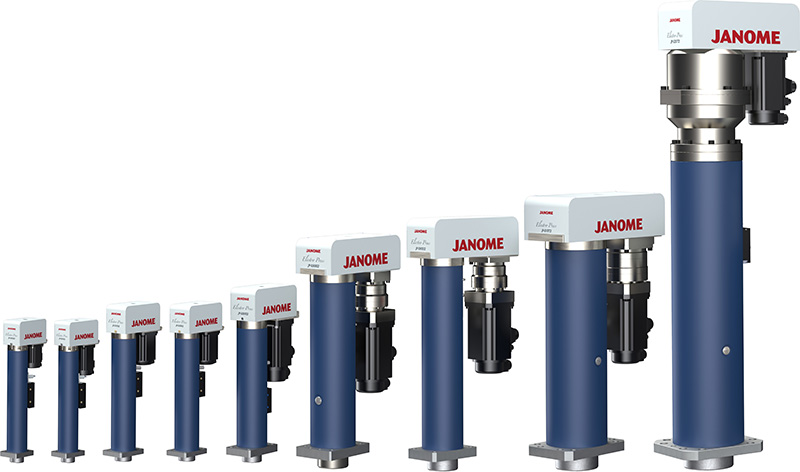

电子伺服压机 JP-S2系列
适合设备集成的小型＆紧凑伺服压机
有适合铆钉用途的80kN机种
产品一览
※可以往侧边滑动
| JP-S0502 (5kN) |
JP-S1002 (10kN) |
JP-S1502 (15kN) |
JP-S2002 (20kN) |
JP-S3002 (30kN) |
JP-S5002 (50kN) |
JP-S8002 (80kN) |
JP-S10T2 (100kN) |
JP-S20T2 (200kN) |
|
|---|---|---|---|---|---|---|---|---|---|
| 压头行程(mm) | 100 150 250 350 |
100 150 250 |
100 200 300 350 400 450 |
100 150 200 300 350 400 |
100 200 300 350 400 |
100 200 300 350 400 |
200 | 200 400 |
200 400 |
机种型号的确认方法
例
※可以往侧边滑动
| （1） 种类 |
（2） 加圧能力 |
（3） 規格 |
（4） 規格 |
（5） 行程＊2 |
（6） 制动器 |
（7） 压力传感器 |
（8） DIO |
|---|---|---|---|---|---|---|---|
| JP-S：本体 JP-SC：控制器 |
0502：5kN 1002：10kN 1502：15kN 2002：20kN 3002：30kN 5002：50kN 8002：80kN 10T2：100kN 20T2：200kN |
0：标准 1：CE |
0：标准 1：长保压＊1 |
100：100mm 150：150mm 200：200mm 250：250mm 300：300mm 350：350mm 400：400mm 450：450mm |
B：有 0： |
S：压 0：无 |
N：NPN P：PNP 0：无 |
| （9） 现场总线 |
（10） 再生电阻 |
（11） 本体线缆 ＊3 |
（12） 电源线缆 |
（13） 电源规格 |
|||
|---|---|---|---|---|---|---|---|
| EP: 以太网/IP PN: PROFINET CC: CC-Link DE: DeviceNet PR: PROFIBUS CO: CANopen 00: 无 |
B：内置 A：外接 |
3：3m 5：5m A：10m B：15m C：20m D：5mR E：10mR F：15mR 0：无 |
3：3m 5：5m A：10m 0：无 |
1：单相＊4 3：三相 |
- ＊1 长保压：搭载功率大的马达 JP-S1002/2002、JP-S3002（只有CE）
- ＊2 根据机种对应行程也不一样。请参照上面的产品一览表。
- ＊3 ○mR是可动用线缆。10m以上以及可动用线缆是CE未对应。
- ＊4 限于JP-S2002以下的机种。
