JR3000 Series

桌上型机器人 JR3000系列 电路板切割機

在JR3000系列加装主轴马达的铣刀切割式电路板切割機机器人。

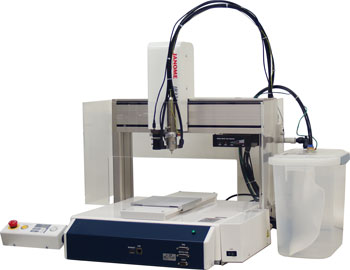

原有的上方集尘方式,追加下方集尘方式,有两种方式

主要特长

节省空间

不需要另外再准备集尘装置。并且机器内部自带简易的PLC功能,可节省空间。

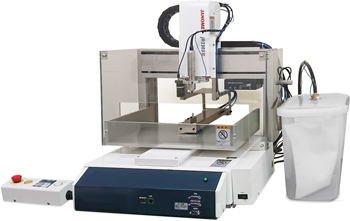

下方集尘方式 - JR3303EBV - 新功能

搭载了降低运营成本的新功能

  • 铣刀数倍长时间使用*
  • 在符合相关技术条件的情况下,本产品可设定有効槽的长度(默认值 3.5㎜)和分割数(2~9)、最大9倍长时间使用。*根据设定的分割数而有所差异

  • 减少主轴马达的维护次数
  • 通过下方吸尘的方式,不会对上部的主轴马达造成负担,相比上方集尘方式可减少维护次数。

圆滑的切割面

有高功能的圆滑轨迹(CP控制),采用铣刀切割方式,对基板负荷少,可实现圆滑的切断面。

有提示铣刀的更换时期的功能

  • 切割时的力度,可以显示器表示。
  • 可以自由的设置更换时期。

安全功能

过大负荷持续一定时间以上时,一旦检测到机器人的位置偏移,会紧急停止以保安全。

简单编程 - PC软件『JR C-PointsⅡ』※(可选)

※在电脑上可以编辑・保存示教数据和自定义数据,是JANOME的独自程序输入系统。

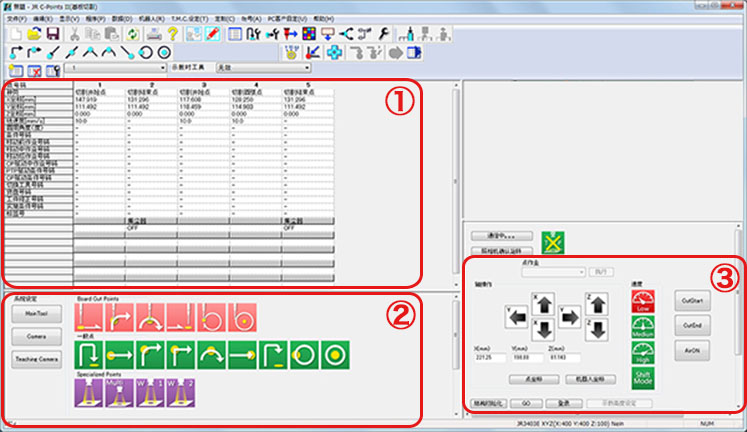

简单・容易理解的大图标

使用界面上的大图标,可以简单做切割程序。

①程序区域
程序编写数据,可以直接输入或编辑。

②基本操作区域
利用图标,可以简单做程序。

③机器人操作区域
使用操作图标,可以直接操作。

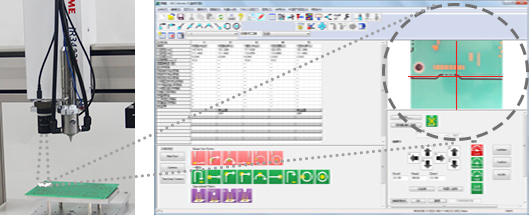

USB相机示教(可选)

通过连接USB相机,电脑上扩大图像指定点,只需要选择图标,就可以简单正确编程。

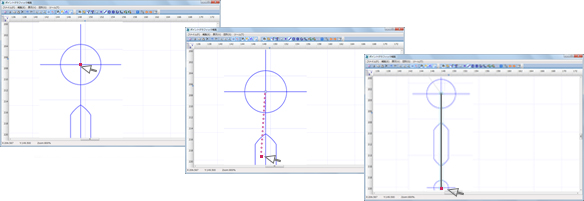

要点图表编辑功能

读取DXF文件以及jpg文件,可以描写点・直线・圆・圆弧。
有些动作定位困难,可以在电脑上正确定位。
关于DXF文件,可编辑坐标信息。

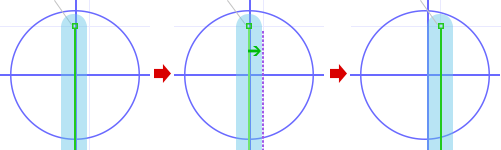

工具重设功能

指定铣刀的粗细,可重设它的半径分的轨迹。以DXF为基础,可以做更简单的切割程序。

多国语言对应

PC软件的语言,日语,英语,德语,中文(简体字・繁体字)可切换。

示教器对应11种语言

日语,中文(简体字・繁体字),英语,法语,西班牙语,意大利语,德语,韩国语,捷克语,越南语,可以显示切换。

充足的程序数量

在符合相关技术条件的情况下,本产品的切割程序可设定0-999个程序,32,000点。
适合多品种,少量生产。

承接特殊规格

如有特殊尺寸・形状等规格要求也可对应。还请咨询。

咨询表

可以测试

我们在展厅备用测试专用样机,请咨询。
